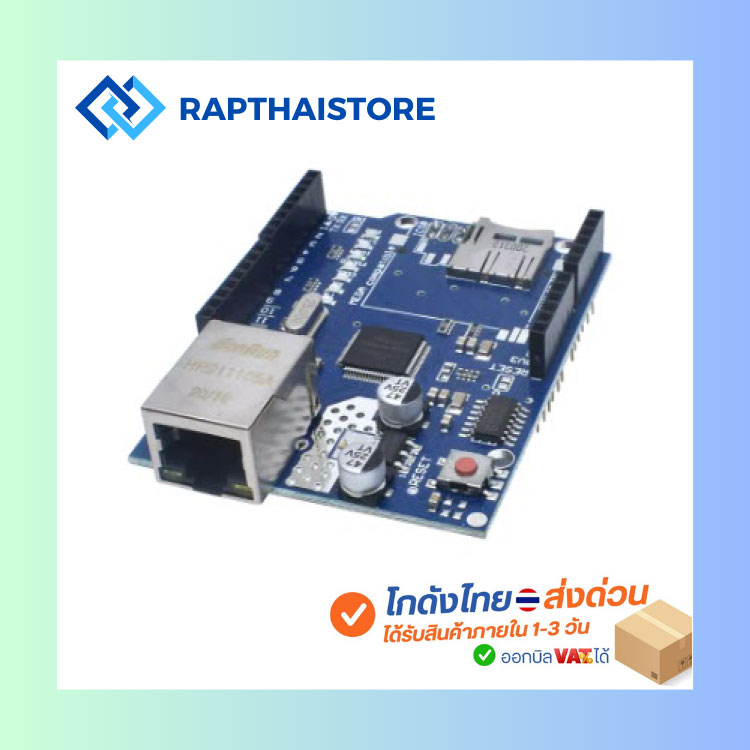

บอร์ดขยาย Ethernet Shield W5100 Main Board UNO ATMega328 1280 MEGA2560

บอร์ดขยาย Ethernet ช่วยให้คอนโทรลเลอร์สามารถเชื่อมต่อกับเครือข่ายได้ เป็นบอร์ดขยายที่มีไมโครโปรเซสเซอร์ WizNet W5100 TCP/IP ในตัว บอร์ดนี้เชื่อมต่อกับบอร์ดด้วยพินเฮดเดอร์ยาว (เฮดเดอร์พันสาย) คุณสามารถใช้บอร์ดขยายนี้เพื่อเชื่อมต่อกับเครือข่ายได้อย่างง่ายดายโดยใช้โปรแกรมไลบรารี Ethernet ใน IDE บอร์ดขยายนี้รองรับการเชื่อมต่อซ็อกเก็ต 4 ช่องพร้อมกัน

และบอร์ดขยายรุ่น R3 ยังเพิ่มพอร์ตเอาท์พุตมาตรฐานรุ่น 1.0 ที่ประกอบด้วยพอร์ตเพิ่มเติม 4 พอร์ต โดย 2 พอร์ตอยู่ที่ด้านข้างของ ARFF และอีก 2 พอร์ตอยู่ที่ด้านข้างของ RESET พอร์ต 2 พอร์ตที่ด้านข้างของ RESET พอร์ตหนึ่งคือ IOREF ซึ่งใช้เพื่อปรับบอร์ดขยายให้เข้ากับบอร์ดหลัก พอร์ตว่างอีกพอร์ตหนึ่งถูกสงวนไว้สำหรับการขยายในอนาคต

เวอร์ชั่นนี้ของเวอร์ชั่นนี้เพิ่มช่องเสียบการ์ด micro-SD และมีฟังก์ชันการจัดเก็บข้อมูลเครือข่าย นอกจากนี้ ยังเข้ากันได้อย่างสมบูรณ์กับซีรีส์ Duemilanove และ Mega นอกจากนี้ยังมีโมดูล PoE (power-over-Ethernet) อิสระอีกด้วย โมดูลนี้สามารถบัดกรีเข้ากับเมนบอร์ดเพื่อส่งพลังงานผ่านสายเคเบิลแบบบิดคู่ ซึ่งเป็นไปตามมาตรฐาน IEEE802.3af และเข้ากันได้กับโมดูล PoE ที่มีอยู่

ข้อมูลจำเพาะทางเทคนิค

เข้ากันได้กับพอร์ตเอาต์พุตมาตรฐาน Mega2560/Uno rev3

ตัวควบคุม PoEreset สำหรับขั้วต่อการ์ด micro-SD พร้อมฟังก์ชันตัวแปลงแรงดันไฟฟ้าที่ใช้งานได้

เข้ากันได้กับบอร์ด MEGA
